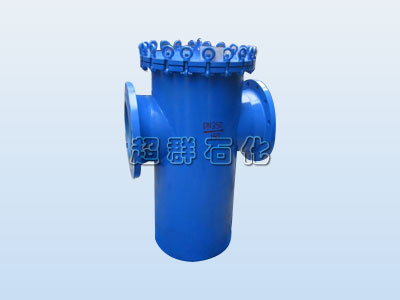

藍式快開過濾器
時間：2012-11-30 15:54
快開式過濾器
快開式過濾器封蓋為絲桿壓緊型，結構緊湊。具有安裝、拆卸、清洗、檢查迅速方便的優點，適合于流體（粘度<500mPas）泵前，流量計前。
美標過濾器是輸送介質管道上不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。

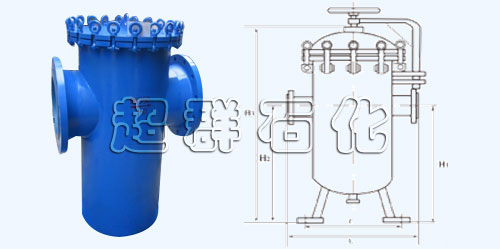

快開式過濾器(直通) SRB-IK1 型
快開式過濾器(高低接管)SRB-IK2 型
快開式過濾器規格尺寸
| DN | in | D1 | L | H | H1 | H2 | 有效過濾面積 m2 |
| 25 | 1 | 76 | 180 | 260 | 410 | 160 | 0.0162 |
| 40 | 1½ | 108 | 260 | 300 | 560 | 170 | 0.0315 |
| 50 | 2 | 108 | 260 | 300 | 560 | 170 | 0.0315 |
| 65 | 2½ | 133 | 330 | 360 | 637 | 174 | 0.0461 |
| 80 | 3 | 159 | 340 | 400 | 719 | 214 | 0.0590 |
| 100 | 4 | 219 | 400 | 470 | 881 | 272 | 0.1077 |
| 125 | 5 | 273 | 480 | 550 | 1079 | 345 | 0.1759 |
| 150 | 6 | 273 | 500 | 630 | 1276 | 404 | 0.2910 |
| 200 | 8 | 325 | 560 | 780 | 1397 | 446 | 0.4076 |
| 250 | 10 | 426 | 660 | 930 | 1544 | 495 | 0.5017 |
| 300 | 12 | 478 | 750 | 1200 | 1793 | 563 | 0.6800 |
| 400 | 16 | 529 | 920 | 1500 | 2050 | 720 | 0.8156 |
