處理能力:22-1130t/h
進料粒度:≤560mm
適用物料:河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦石、金礦石、銅礦石等
應用范圍:砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等

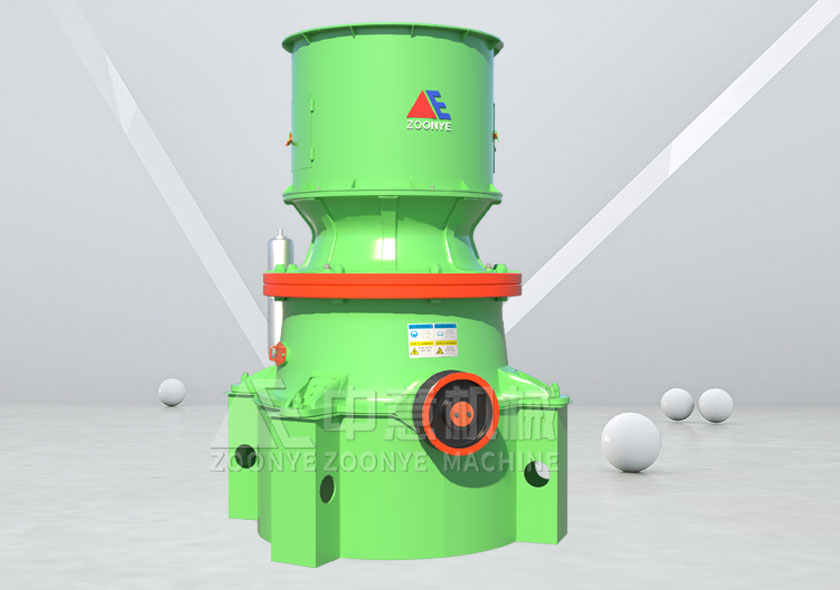

底部單缸液壓圓錐破碎機
可破碎百種物料,一機多用
CS系列底部單缸液壓圓錐破碎機采用液壓系統代替彈簧系統,用底部液壓缸控制動錐起落達到調整排礦口的目的,使原來彈簧機型復雜的調整環、支承圈部及彈簧部得以省略,大大簡化了設備結構,另外,底部液壓圓錐破碎機的動錐主軸偏心角小,使得液壓機破碎錐相對較陡,破碎腔長,從而提高了破碎的均勻性。破碎機的操作維護也較簡便,只需操作液壓系統就可以完成程序。

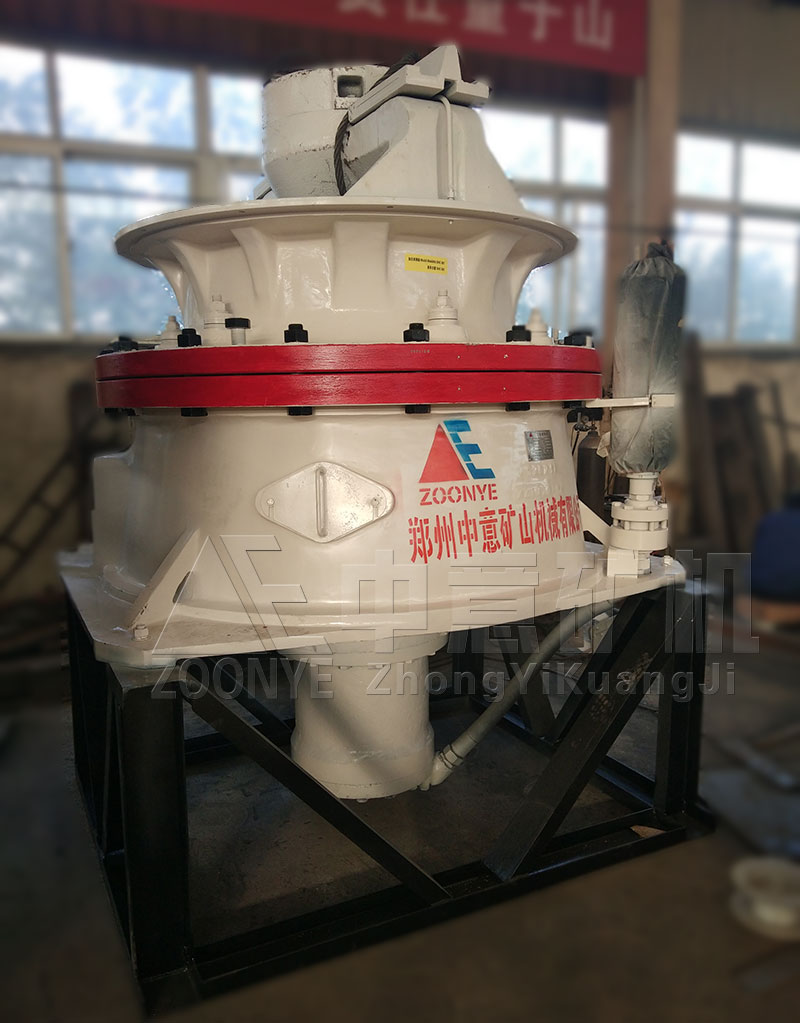

底部單缸液壓圓錐破碎機
單缸液壓圓錐破

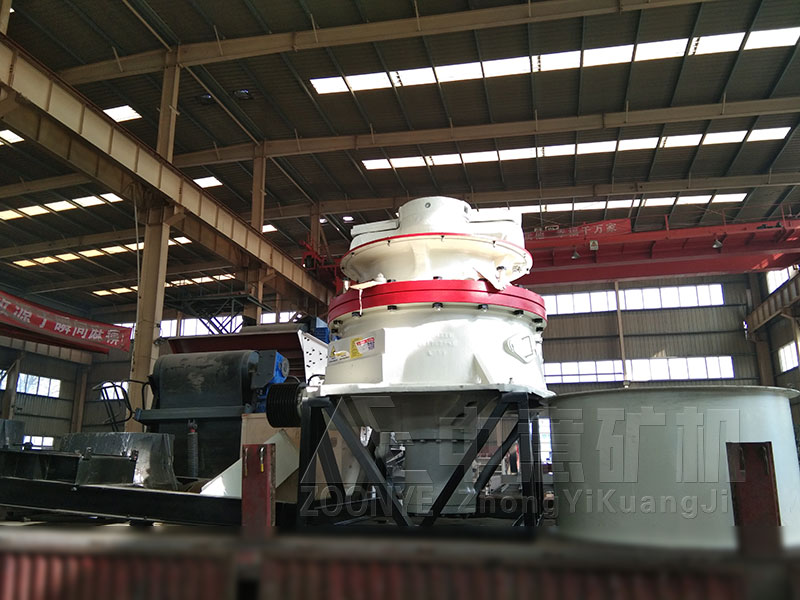

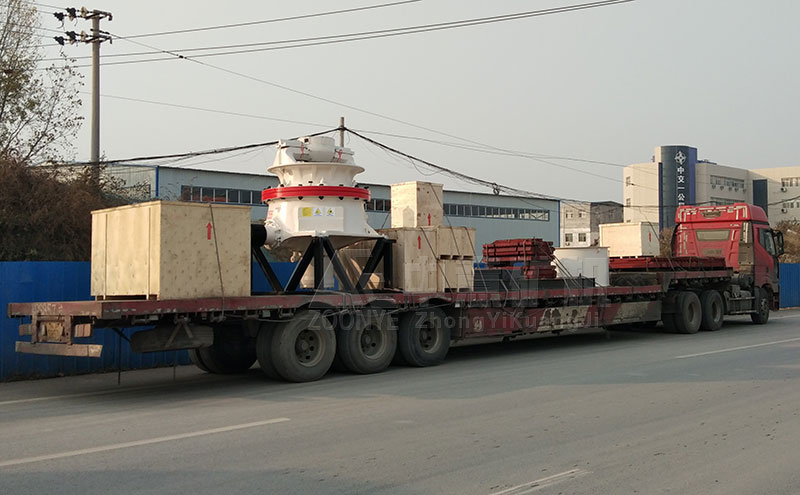

單缸液壓圓錐破廠家發貨

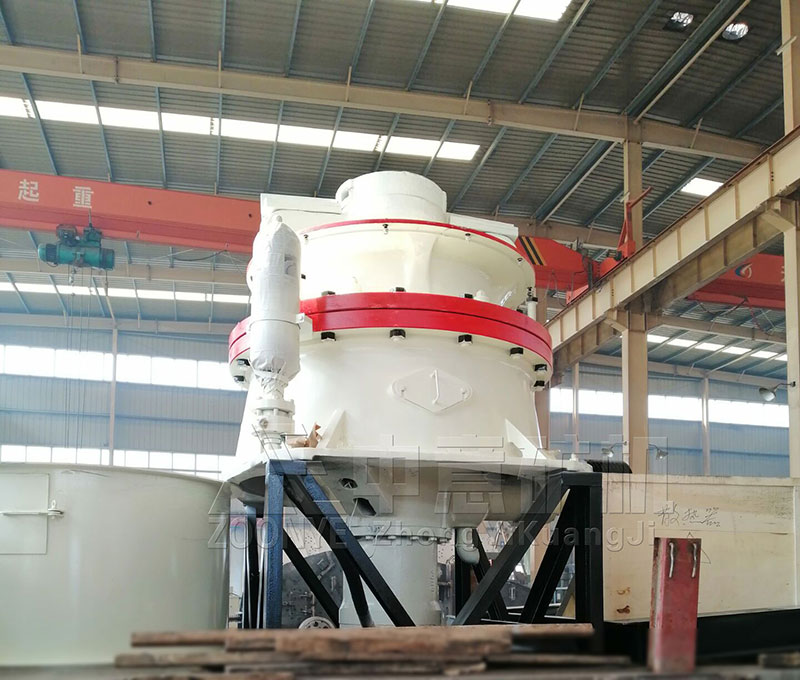

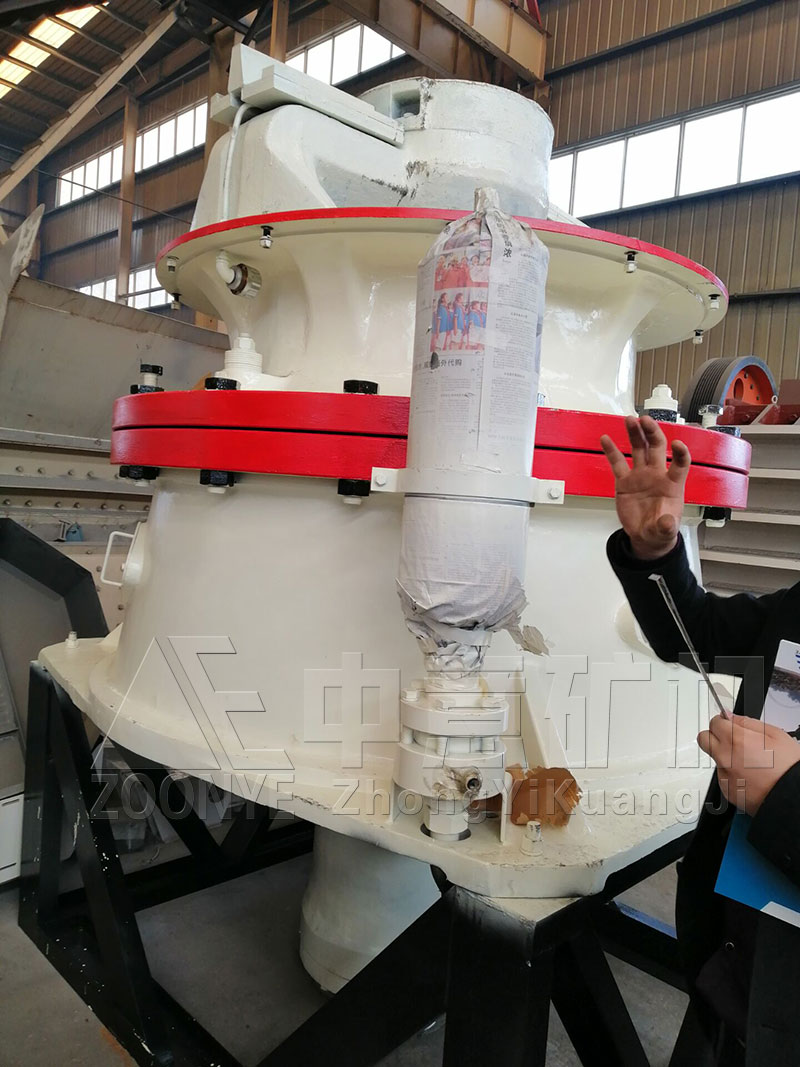

底部單缸液壓圓錐破碎機

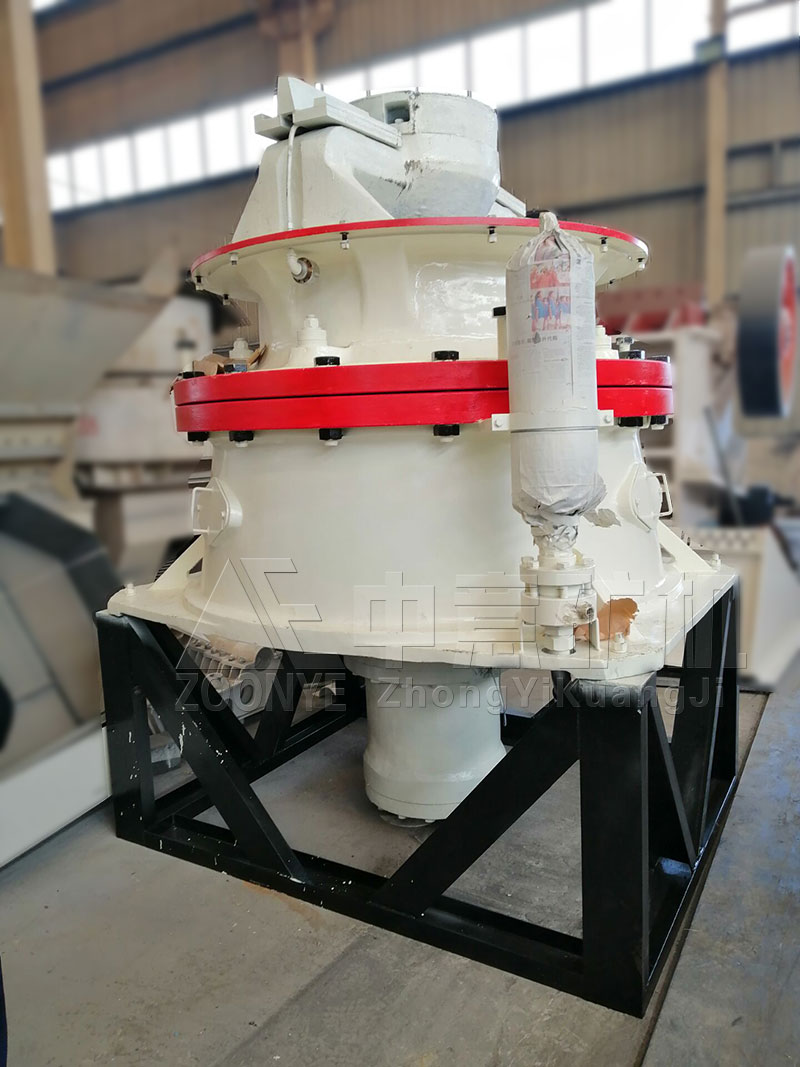

底部單缸液壓圓錐破碎機

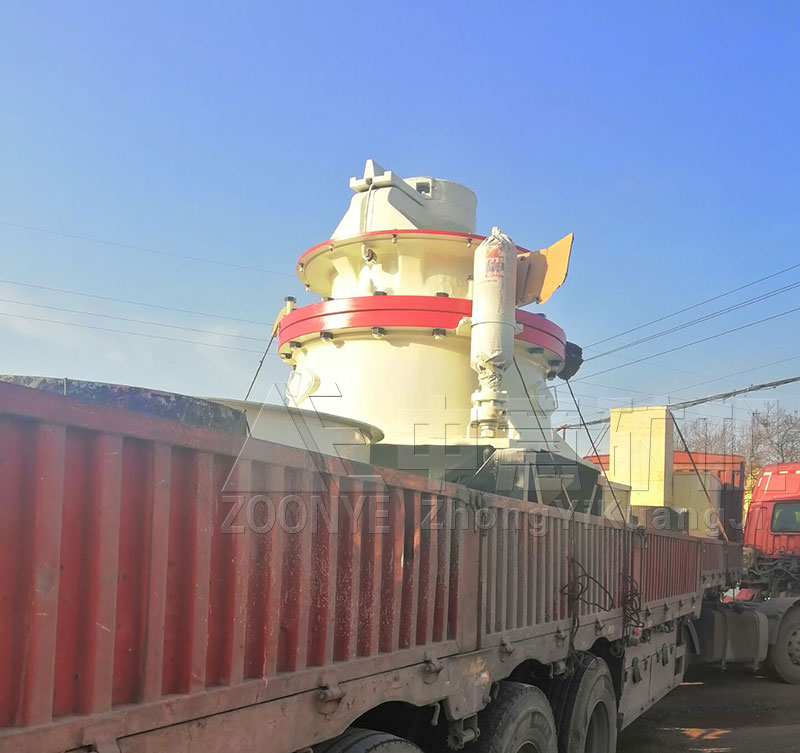

肯尼亞客戶訂購的單缸液壓圓錐破碎發貨
時產200噸底部單缸液壓圓錐破碎發往山東
1、破碎比大、生產效率高。
2、采用層壓破碎原理,改善了產品粒型,產品形狀呈立方體。
3、易損件消耗少、運行成本低。
4、粗細破碎,僅僅更換定錐既可實現。
5、液壓技術,實現了過載保護和液壓調整排料口,簡化了破碎機結構,減輕了重量。
6、稀油潤滑、可靠、提高使用壽命。
7、維修簡便、操作使用方便。

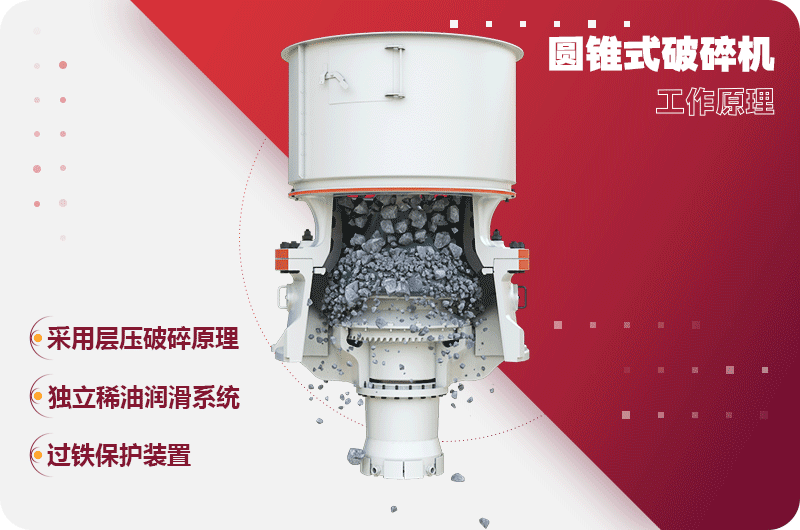

底部單缸液壓圓錐破碎機工作原理
底部單缸液壓圓錐破碎機的工作原理與前述圓錐破碎機相同。它的構造如圖所示。破碎錐的主袖插入偏心軸套內,其下端支承在油缸內活塞上方的球面圓盤上,活塞下方通入高壓油以支承活塞。為了防止灰塵進入機器內的摩擦表面,采用了密封簡和球形圈組成的干式密封防塵裝置,偏心軸套的旋轉運動是由電動機通過聯軸器經齒輪傳給的。由于偏心袖套的旋轉,從而使破碎錐作錐面運動。機架直接固定在基礎上。
工作時,由電動機帶動水平軸旋轉,水平軸通過齒輪帶動偏心套旋轉,再由偏心套帶動動錐部做圓周擺動,從而實現連續的擠壓破碎石塊。
型號 | *給料尺寸 | 排料口范圍 | 功率 | 處理能力(t/h) |
C420 | 135 | 4-35 | 90 | 22-128 |
C420S | 240 | 19-38 | 90 | 70-168 |
C430 | 185 | 5-38 | 132 | 37-219 |
C430S | 360 | 19-51 | 160 | 91-344 |
C440 | 215 | 6-44 | 250 | 68-413 |
C440S | 450 | 25-54 | 250 | 195-601 |
C660 | 275 | 10-51 | 315 | 143-662 |
C660S | 560 | 38-83 | 315 | 318-1050 |
C870 | 300 | 10-70 | 520 | 280-1512 |
